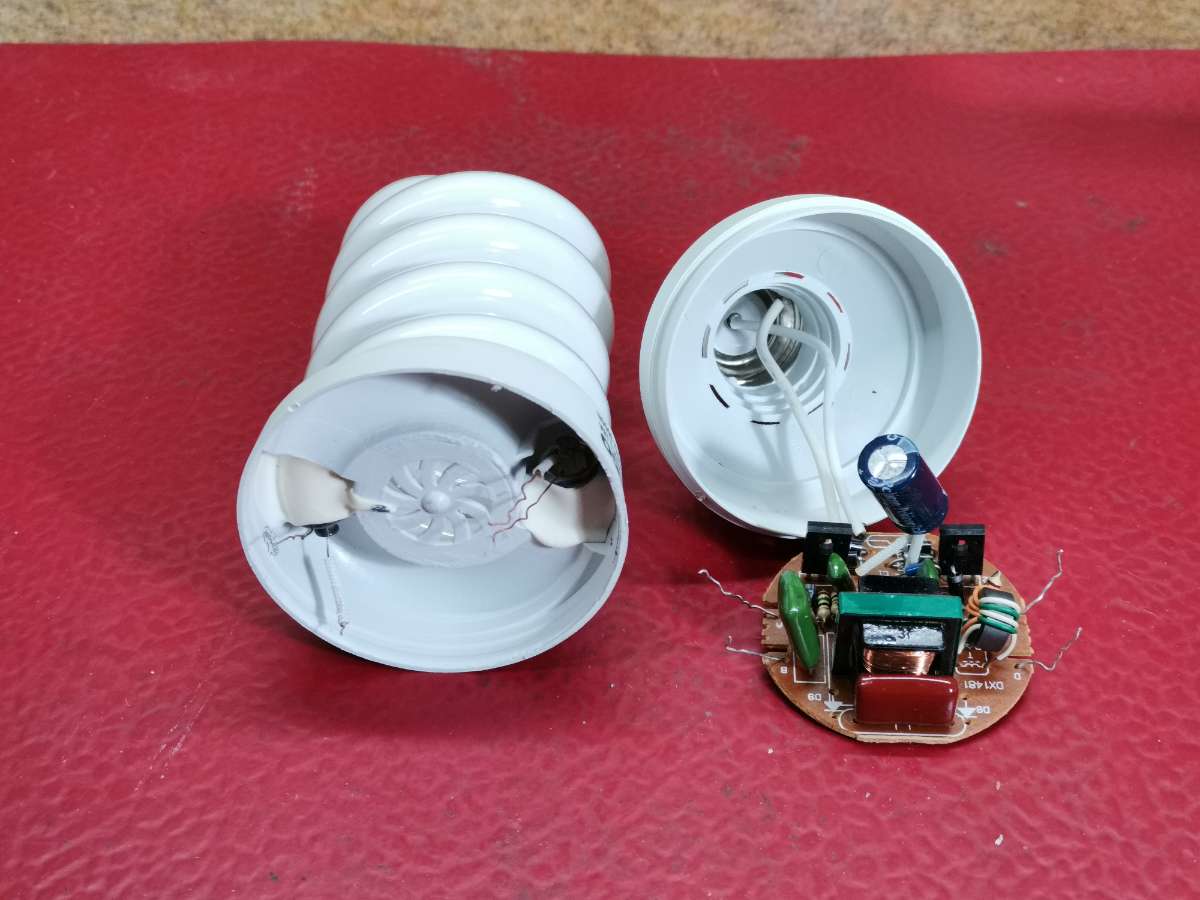

در مرحله بعد باید این سیم ها را که از لوله شیشه ای خارج می شوند آزاد کنیم. بنابراین، این PCB است که از لامپ حذف شده است:

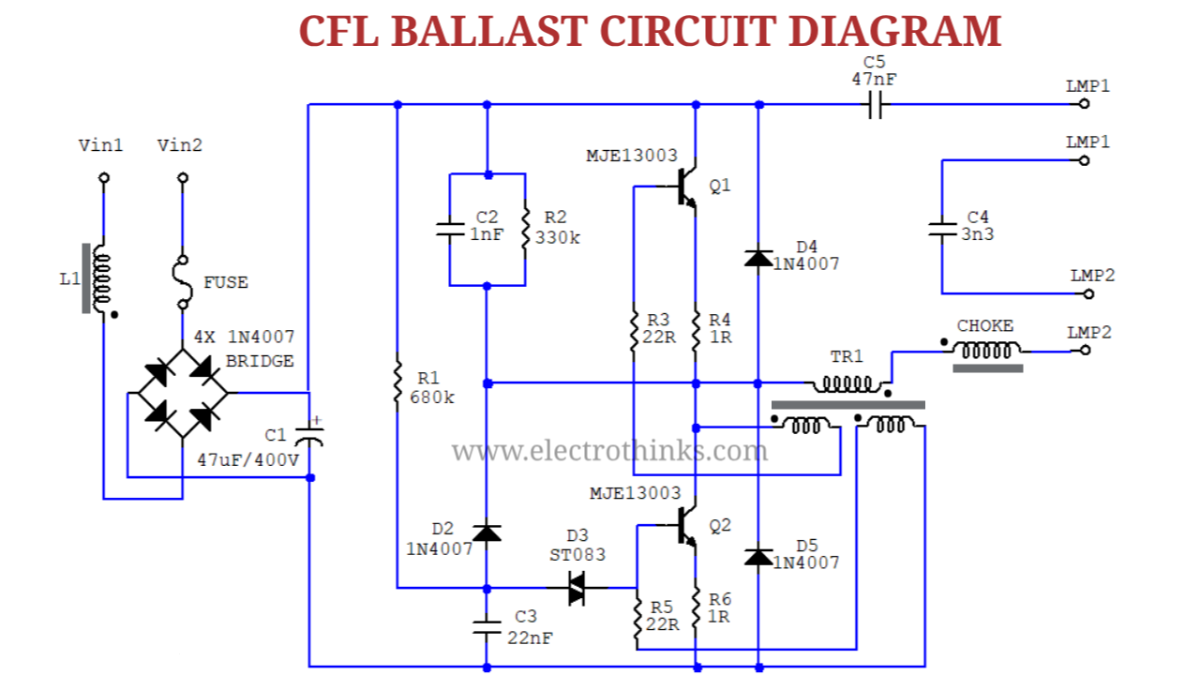

اول از همه در مورد نحوه تغذیه این لامپ ها. به طور کلی، نمودار شماتیک برای انواع لامپ های CFL یکسان است و از چند قسمت تشکیل شده است:
- یکسو کننده متشکل از چهار دیود که در یک اتصال به اصطلاح گرتز با خازن فیلتر متصل شده اند.
- یک مبدل حالت سوئیچینگ شامل دو ترانزیستور و یک ترانسفورماتور حلقوی کوچک، معمولا با سه سیم پیچ.
- سیم پیچ چوکی که برای محدود کردن جریان عمل می کند و به شکل یک ترانسفورماتور استاندارد است.
- و در نهایت یک لوله شیشه ای پر از جیوه و گاز آرگون که داخل آن با فسفر پوشانده شده است.

در مورد ما، جالب ترین ترانسفورماتور Choke است. تاکید بر این نکته بسیار مهم است که تمام منابع تغذیه CFL، صرف نظر از برند یا وات، حاوی این نوع چوک هستند. هنگام ساخت هر وسیله ای، می توانیم آزادانه بقیه مدار را نادیده بگیریم و e از میدان مغناطیسی متغیر ایجاد شده توسط سیم پیچ خفه کننده استفاده می کند. وظیفه ما این است که تعداد مشخصی سیم پیچ (حدود 7-8 عدد) را با سیم مسی لاکی به قطر 0.8 تا 1 میلی متر بپیچیم که در واقع نشان دهنده یک سیم پیچ ثانویه است.

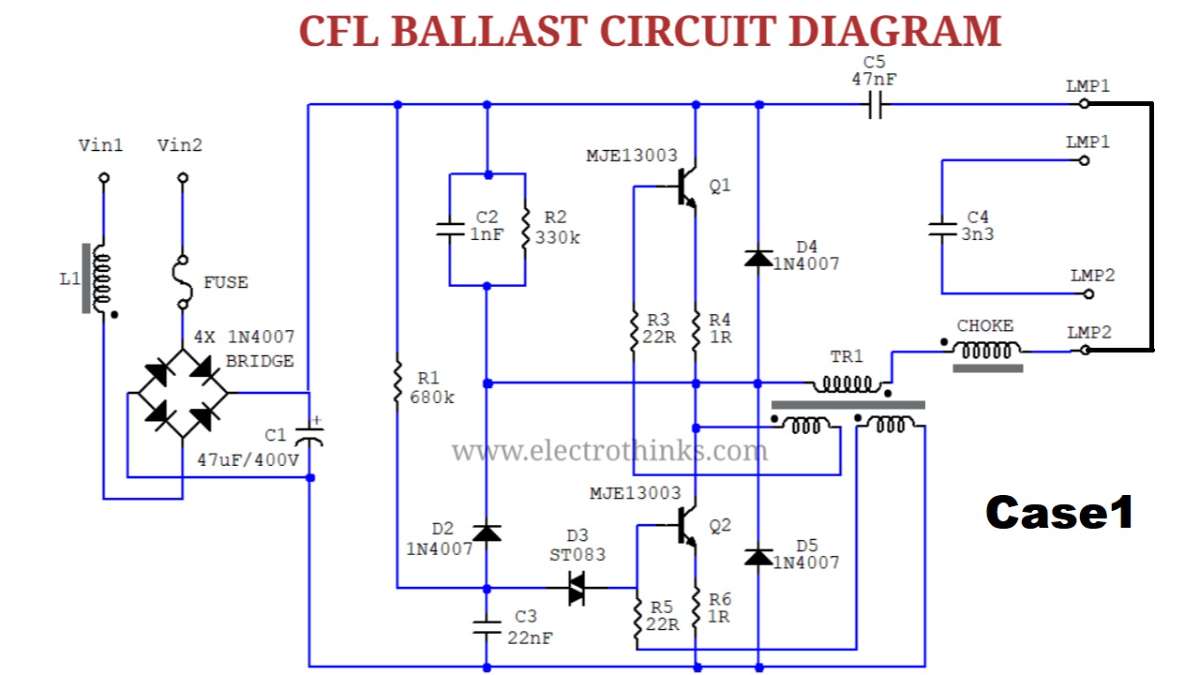

در مرحله بعد باید این دو سیم را در حالت اول اتصال کوتاه کنیم یا به عنوان گزینه بعدی این دو جفت سیم را اتصال کوتاه کنیم. در این حالت اول فرکانس سوئیچینگ کمتر است.

در حالت دوم دو خازن به صورت سری به هم متصل می شوند، فرکانس سوئیچینگ بالاتر است. متأسفانه از روش دوم اتصال به دلیل فرکانس نسبتاً بالای نوسان اجتناب خواهد شد و ممکن است ترانزیستورها به راحتی بسوزند. این قسمت اصلاح برد CFL را کامل می کند. بیایید به شکل سیگنال سیم پیچ ثانویه ای که به تازگی به ترانسفورماتور چوک اضافه کردیم نگاه کنیم. سیگنال تقریبا مستطیل شکل، با لبه های منحنی، و فرکانس آن 28 کیلوهرتز است.

حالا جالب ترین قسمت:
برای ساخت بخاری القایی باید حدود 10 دور سیم عایق مسی روی بدنه ای به قطر 6-7 میلی متر بپیچیم و به مدار اصلاح شده قبلی وصل کنیم. حالا جسم آهنی را داخل کویل قرار می دهیم و در مدت کوتاهی گرم می شود.

در نهایت می توانیم یک منبع ولتاژ بالا بسازیم. برای این منظور، ما باید اولیه ترانسفورماتور HV را به مدار اصلاح شده خود وصل کنیم. من از این واقعیت تعجب کردم که حتی پس از کار طولانی مدت مدار در این حالت، دمای ترانزیستورها و سیم پیچ تقریباً به هیچ وجه افزایش نیافته است.

و در نهایت، در پایان، این یک راه واقعا عالی است، زیرا از یک لامپ قدیمی CFL، ما می‌توانیم دستگاه‌های کاربردی‌تری را به روشی بسیار ساده بسازیم، اما البته می‌خواهم تاکید کنم که حتی باتجربه‌ترین افراد DIYER هم باید به شدت به این موارد پایبند باشند. قوانین ایمنی هنگام کار با ولتاژ بالا
نکته ایمنی: لطفاً سعی نکنید آزمایش های نشان داده شده در این ویدیو را دوباره ایجاد کنید، مگر اینکه با تکنیک های ایمنی ولتاژ بالا آشنا باشید! جریان مستقیم حتی بالای 60 ولت ممکن است کشنده باشد، حتی زمانی که ولتاژ منبع تغذیه AC به دلیل انرژی ذخیره شده در خازن ها قطع شده باش
